Net BR 240: Diferenças técnicas entre FM e DMR. Entenda porque Repetidor DMR usa rádios FM.

Semana passada postamos uma síntese de artigos sobre Codeplug. Que tal aprender como fazer ou melhorar seu codeplug? Está publicado no site DVBRAZIL.

O que difere no circuito entre um rádio analógico e um DMR?
Entenda porquê um Repetidor DMR usa rádios analógicos.
Destacamos imagens após as explicações para quem quiser saber um pouco mais.



Ainda há quem imagine o Digital Voice como um aplicativo de conexão tipo Echolink ou algo voltado ou vinculado a internet, só que não…

O DMR é um modo de transmissão assim como temos o AM, FM, SSB, FT8, RTTY, ou qualquer outro, onde o que diferencia no rádio é como modulamos o RF na transmissão.

Entenda a semelhança e diferenças entre um rádio analógico FM e um rádio DMR.

O FM, como muitos já sabem, significa Frequência Modulada, ou seja, quando falamos no microfone nossa voz “modula a frequência do rádio”, variando-a em alguns KHz acima ou abaixo.

Já no receptor FM, a nossa voz é recomposta por um circuito discriminador que converte a variação de frequência em som audível.

O DMR usa o mesmo transmissor FM e receptor com discriminador FM, só que com algo a mais.

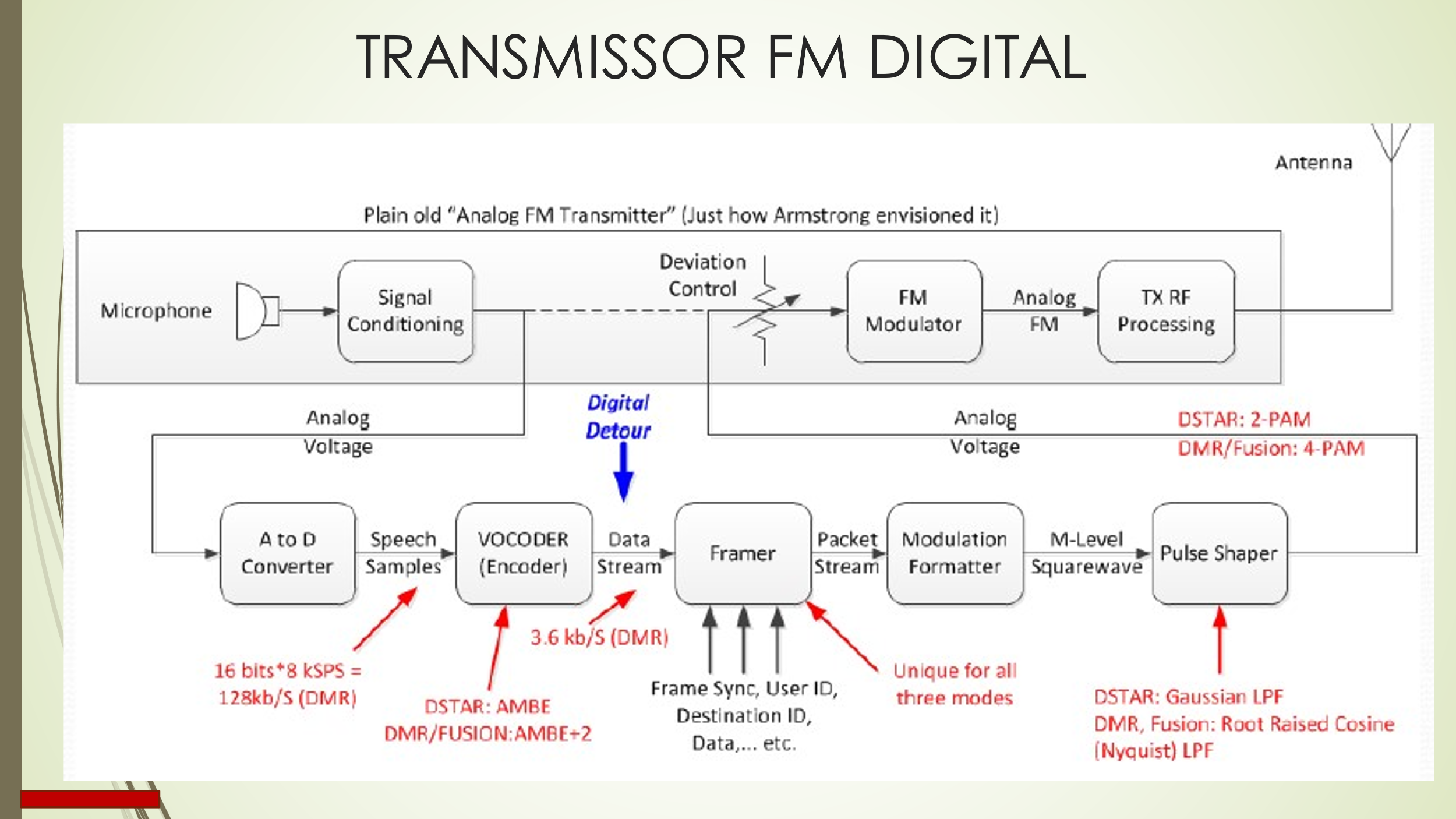

A diferença é que quando falamos no microfone do Transmissor a nossa voz é codificada em bits passando por um circuito chamado VOCODER que digitaliza ela em bits via dois tons combinados e estes são o que modulam a etapa de TX FM do rádio, ou seja, em lugar de modularmos o FM com nossa voz, modulamos com dois tons, com isso, a modulação FM passa a ser chamada de FSK (Frequency Shift Keying) ou Modulação por Chaveamento de Frequência, carregando também outras informações como o nível de áudio, o ID de quem transmite entre outras inerentes a cada sistema.

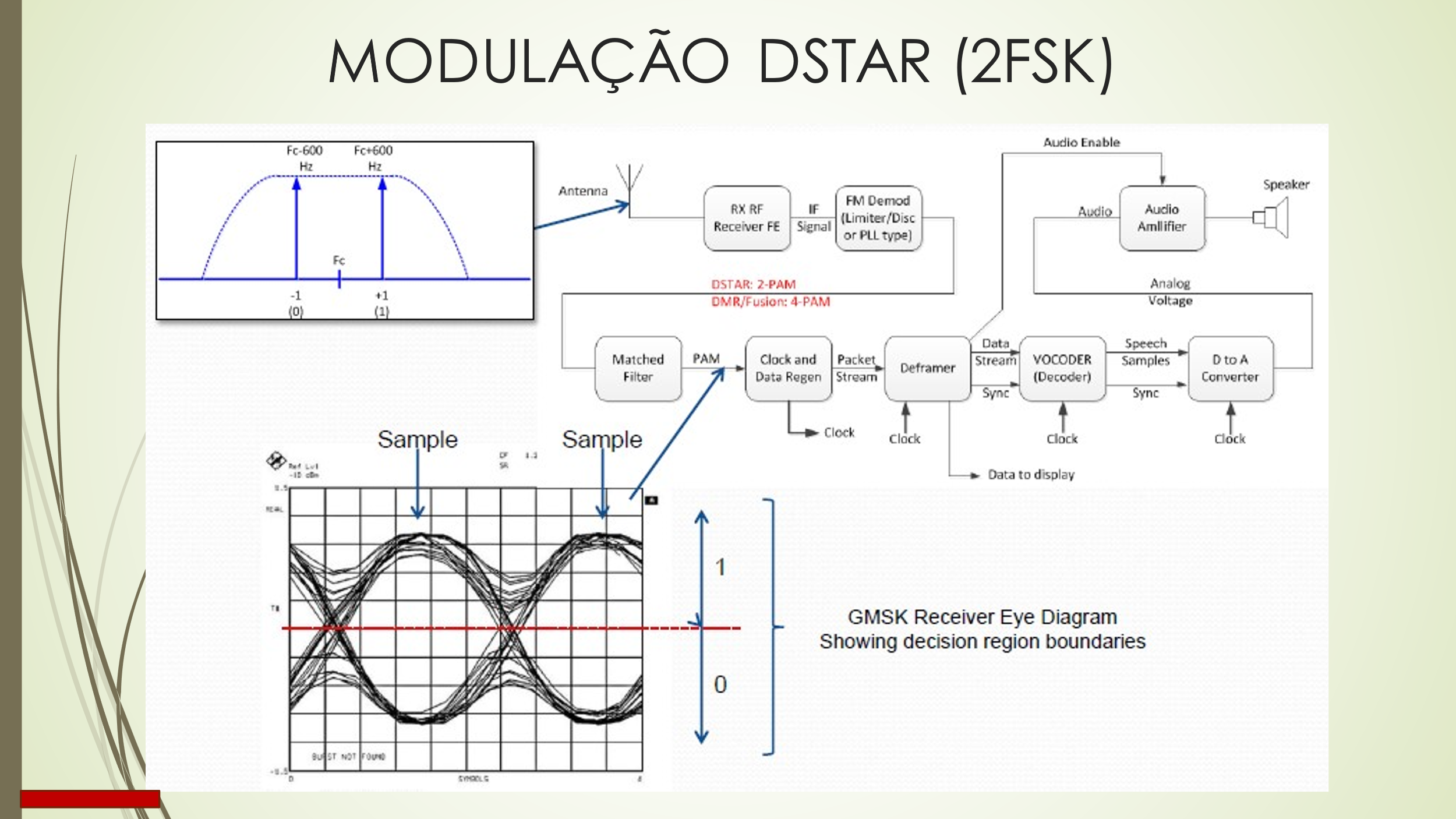

Antigamente o FSK adotava apenas uma frequencia dividida em duas fases gerando apenas os bits 0 ou 1, tecnologia usada pelo Dstar e conhecida como 2FSK ou GMSK.

Já as tecnologias modernas adotam duas frequencias divididas portanto em quatro fases transmitindo quatro combinações de Bits que são 00, 01, 10 e 11 e dessa forma, aferindo uma melhor qualidade e recursos, tecnologia adotada no DMR, C4FM, NXDN, P25, Tetra e outros modos atuais.

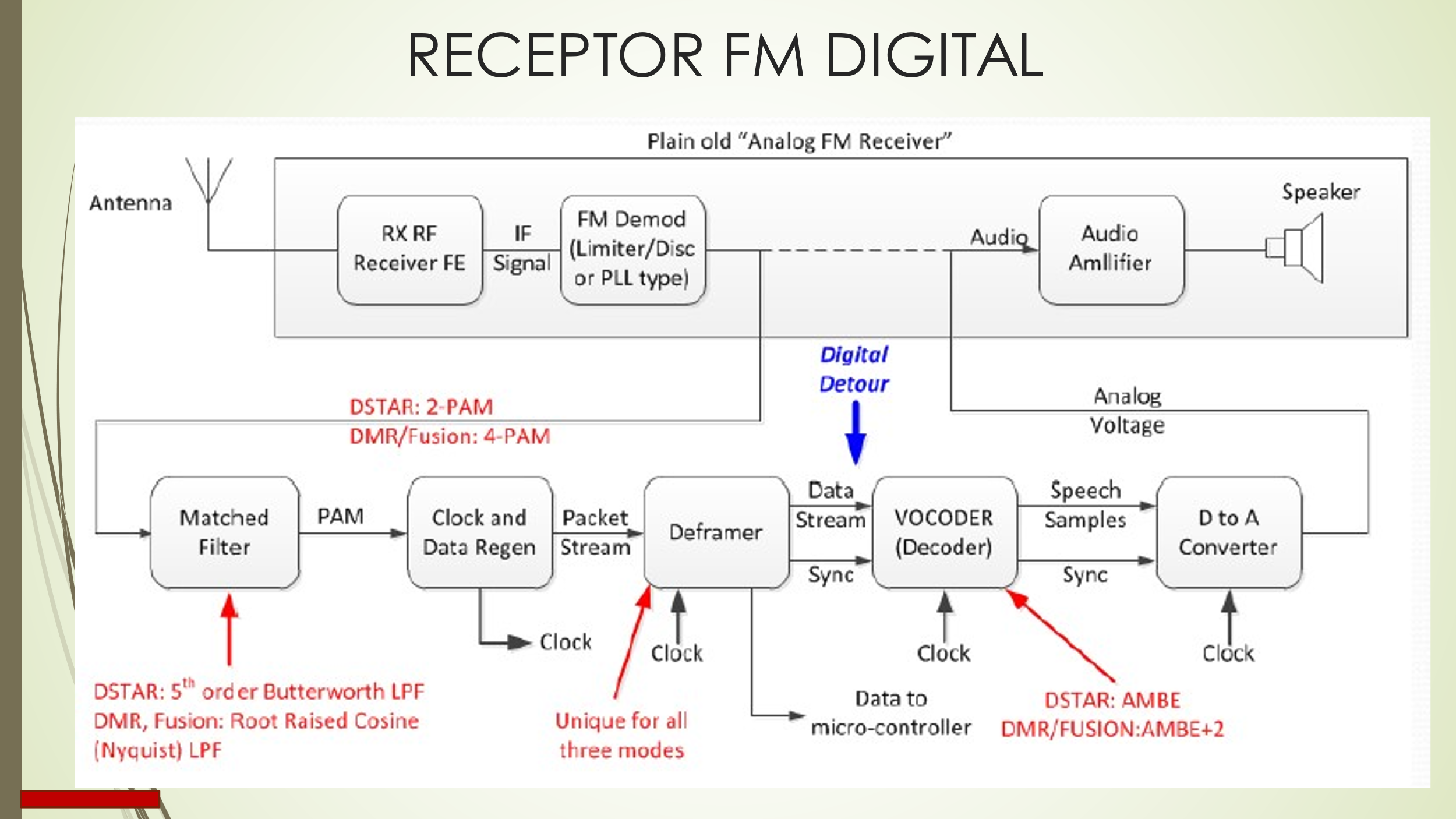

Já no Receptor DMR, o processo ocorre de modo similar, só que de forma inversa. O áudio em FSK (dois tons) também passa pelo discriminador que os recupera para serem tratados digitalmente e convertidos em voz via o VOCODER, além de carregar outras informações como o ID, nível de áudio e outras informações.

Então resumindo as diferenças, onde temos o amplificador e filtros de áudio para amplificar nossa voz e modular o FM no transmissor analógico, no DMR temos um codificador de voz e um circuito digital para modular o FM no formato 4FSK.

No receptor, onde temos após o discriminador um amplificador e filtros de áudio para o autofalante em analógico, no DMR temos um decodificador de voz e processamento, ambos digitais, para recuperar a voz e informações ao rádio e autofalante.

O VOCODER é o circuito codificador e decodificador de voz, conhecido como AMBE+2, adotado nos rádios.

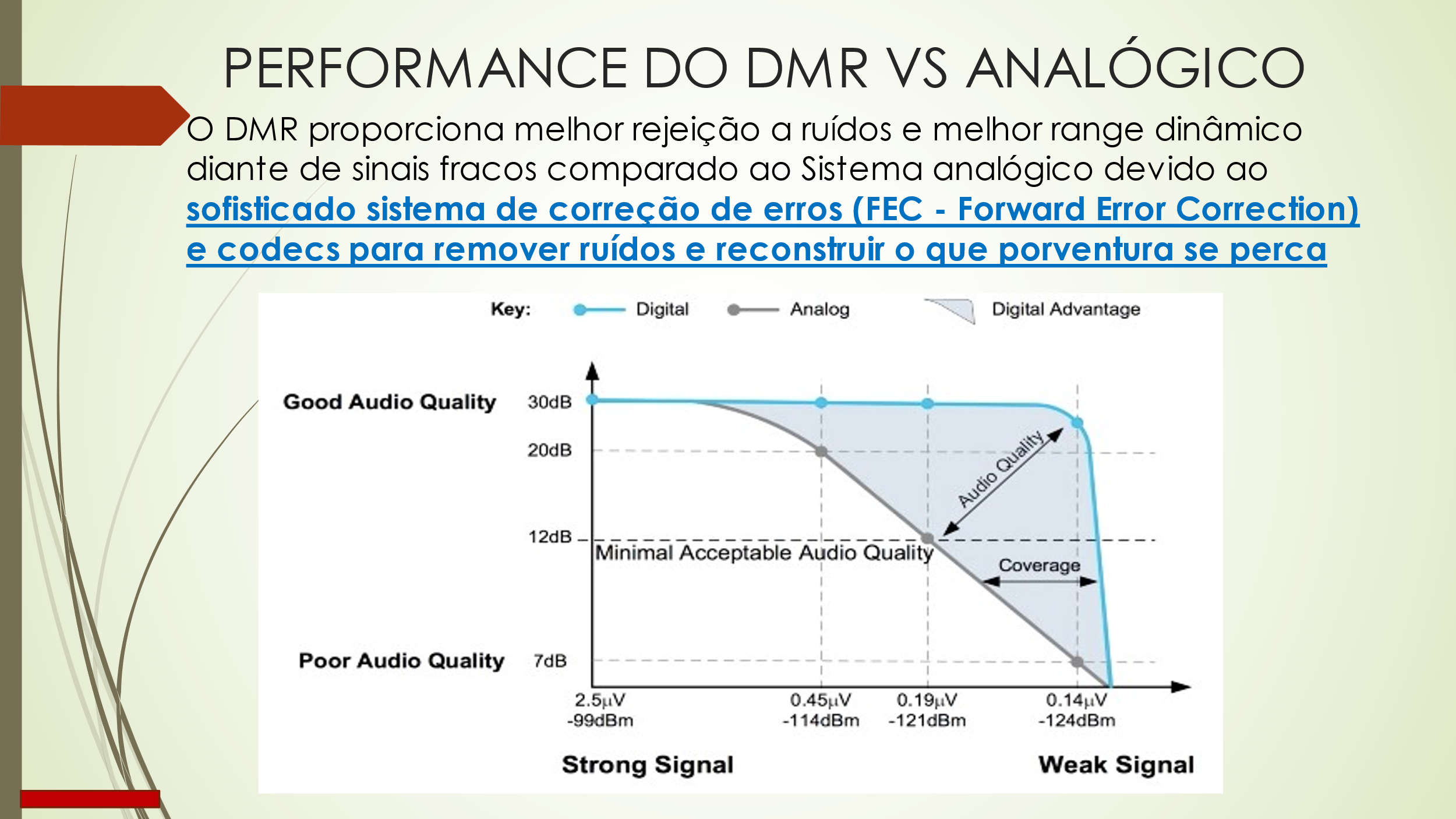

A grande sacada do Digital Voice é que a voz já nasce em formato digital preservando a qualidade da fala independente de variação do sinal enquanto no FM, a nossa voz vai se misturando aos ruídos até ter mais ruído do que voz com sinal fraco.

O fato da transmissão no DMR e outros DV já partirem em digital, favorece o envio desses já no formato de dados via internet sem perda de qualidade, o que diferencia do sistema VOIP, voz sobre internet, adotado por aplicativos tipo Echolink, AllStarLink, Zelo entre outros e que capturam o áudio do rádio analógico na qualidade que for convertendo-o e digital apenas na hora de entrar na Internet. Cabe citar que os sistemas VOIP têm também sua importância ao radioamadorismo, citados apenas para ilustrar a questão técnica.

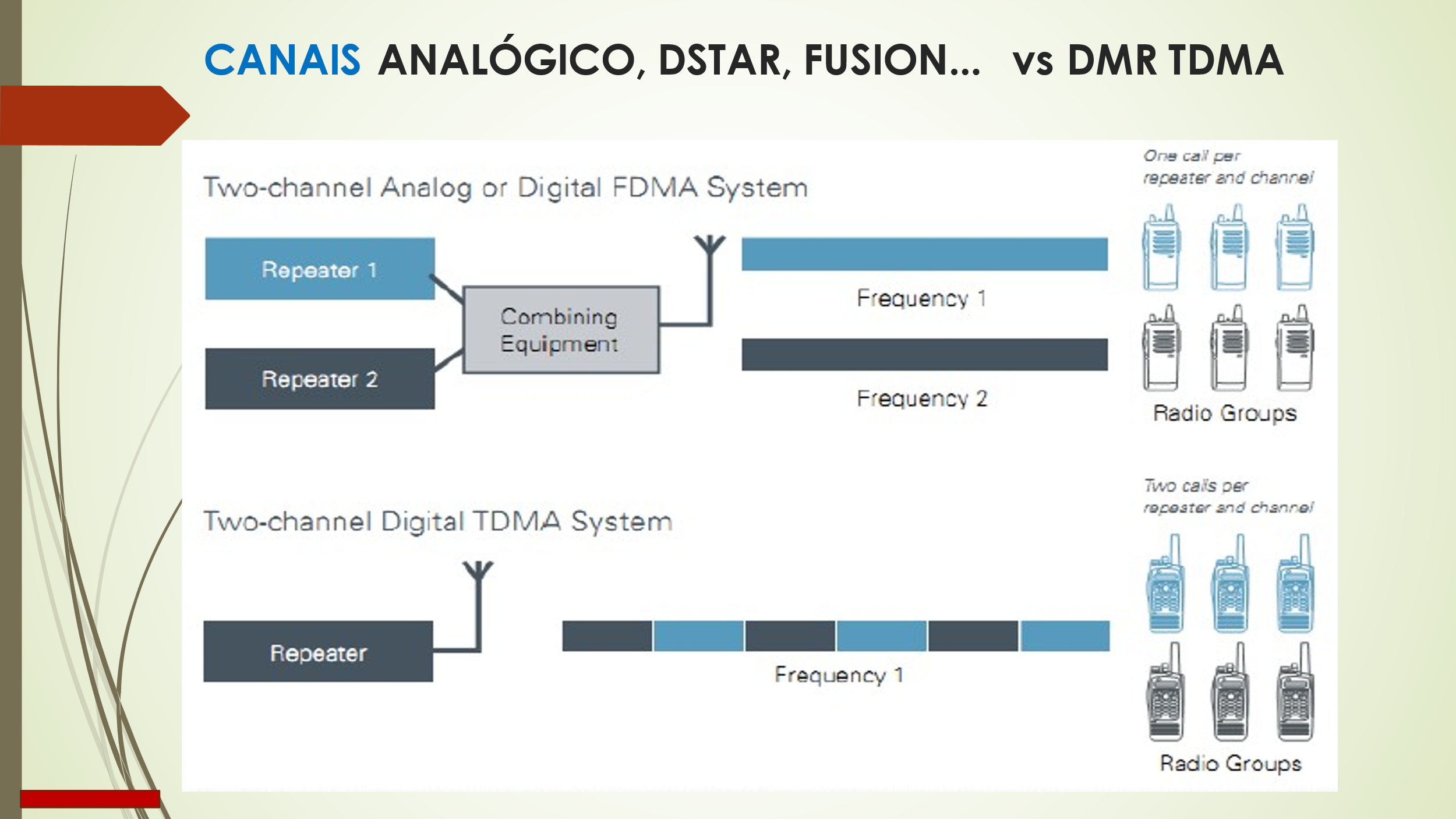

No caso dos Repetidores, usamos os rádios analógicos com circuitos adicionais para repassar os áudios em FSK dos rádios trabalhando esses dados ao mesmo tempo, para gestão e conexões em rede. O Repetidor DMR não usa VOCODER, tudo nele é tratado em digital. Talvez isso pareça meio confuso, mas é simples de entender.

Quem tiver repetidor analógico e quiser instalar na rede Brandmeister DMR, poderá migrar para digital sem dificuldades, basta procurar pelo time de suporte da rede e terá toda a assistência necessária de forma voluntária. Fazemos questão de lembrar que não exploramos a rede para fins comerciais.

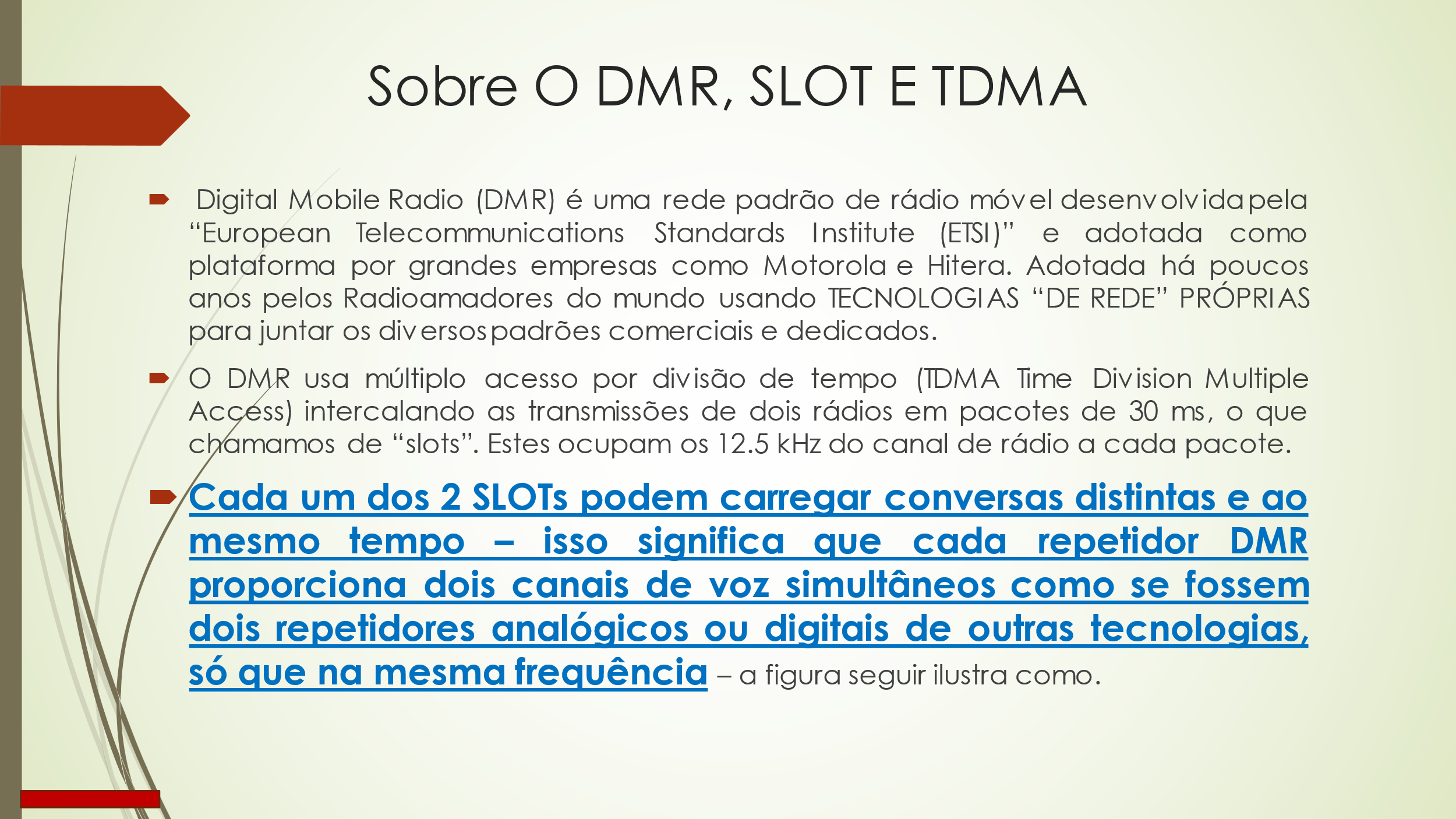

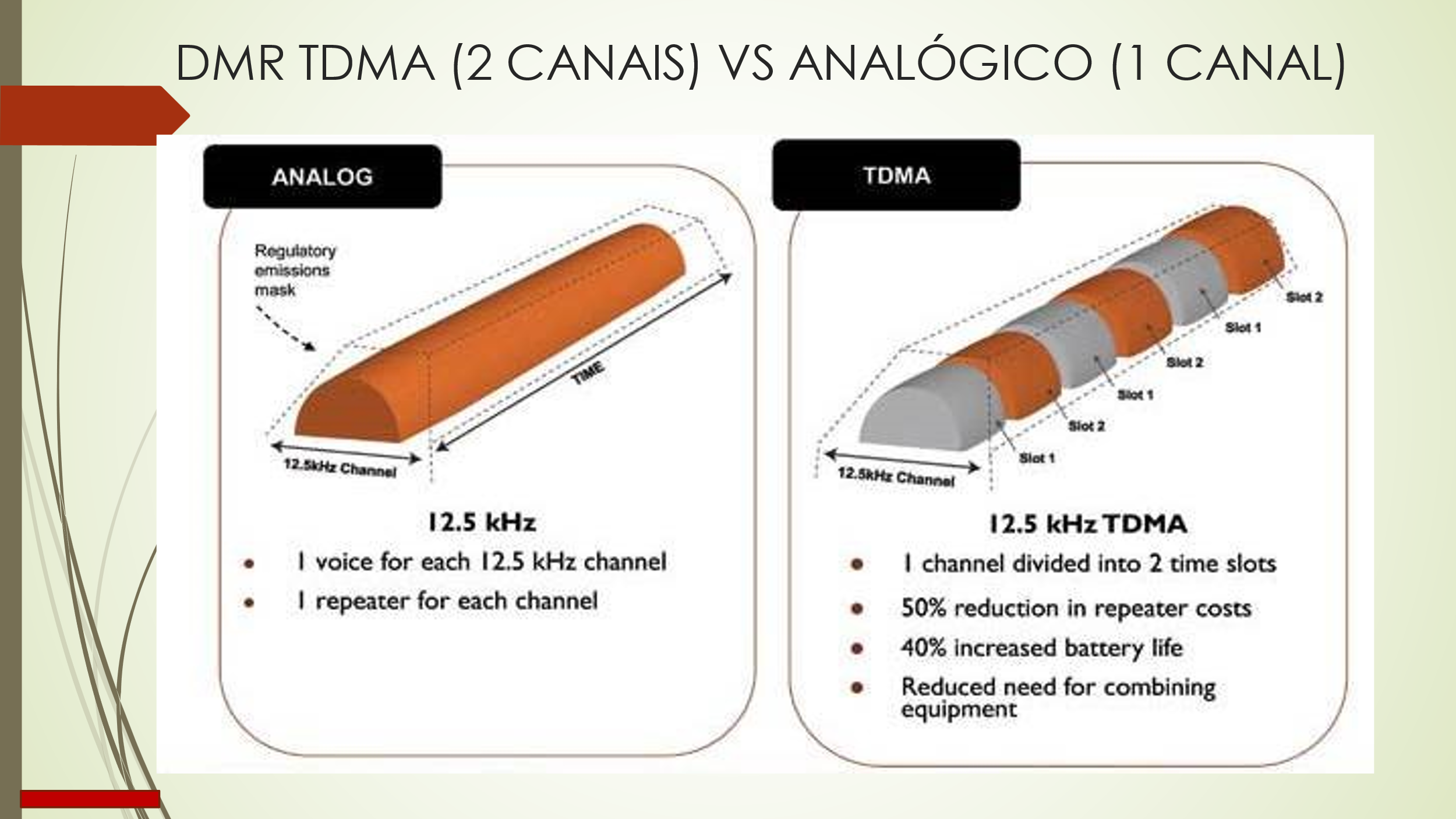

SEGUEM IMAGENS ILUSTRANDO AS DIFERENÇAS ABAIXO:
