Semana passada falamos sobre o WSPR que é uma rede mundial consolidada de Beacons onde temos como mapear propagação com dados reais. Um recurso interessante até para mapear aberturas em VHF e UHF, mas pouco usado no Brasil. Vale a pena ler no site
NESSE NET BR TEMOS DE TEMA FALAR UM POUCO SOBRE O IVG – INTERNET VOICE GATEWAY (HOTSPOTS E AFINS) EM VHF E UHF.
Para quem usa Hotspot ou, rádio interligado a Echolink ou qualquer sistema similar de conexão com a internet, é preciso se atentar ao plano de frequências definido ao IVG no Ato ANATEL nº 9106 de 2018.
Também cabe se atentar a questões regulamentares, já que quando operado com cobertura pública outdoor fora do domicílio licenciado do radioamador responsável requer ser licenciado, a princípio como estação fixa adicional Tipo 1 ou 2.
Os canais em SIMPLEX são espaçados a cada 15 khz. O range de frequencias em VHF é de “145.015 a 145.195” e em UHF de “433.065 a 433.140”.
Encontrarão detalhes e tabelas no Ato 9106/18 da ANATEL, resumidos também no site DVBRAZIL.
O IVG (Internet Voice Gateway) é quando a estação de rádio viabiliza retransmissão de voz via Internet por meio de VoIP, sendo também permitido o IVG em frequencias de Repetidores para conectá-los em rede, devendo o repetidor ser Tipo 5, ou seja, com conexão tipo SMC que significa “Serviço de Comunicação Multimídia” cabendo neste caso respeitar a canalização específica destinada aos repetidores.
Seguimos com alguns destaques do “Ato 9106/2018” para VHF e UHF, valendo comentar que a leitura desse é importante a qualquer radioamador, independente de banda, modo, faixa ou modalidade, já que regulamenta nossos serviços em todas as bandas.
Vamos entender as distinções entre “Digital Voice”, “Internet Voice Gateway”, “Modos Digitais” e “Automatic Controlled Data Stations”, conforme citados no Anexo B do Ato 9106.
Interessante destacar esses pontos já que são modos de operação distintos:
A seguir temos algumas citações do Ato 9106/18 e que valem destaque:
Agora vamos ao Plano de Faixas para VHF e UHF
É comum acontecer de um ou outro Radioamador não se atentar ou desrespeitar, portanto, recomendamos que revejam a mesma sempre que houver dúvidas. Destacamos alguns pontos para melhor visualização.

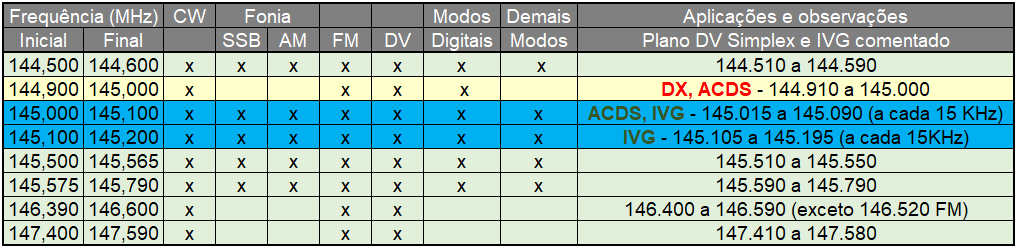

VHF

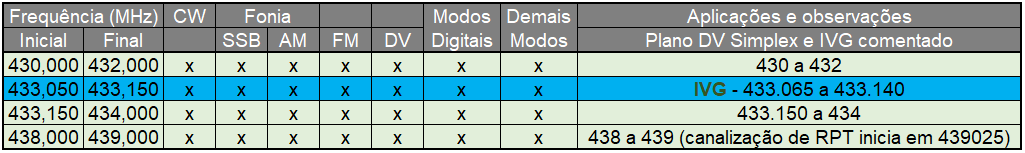

UHF

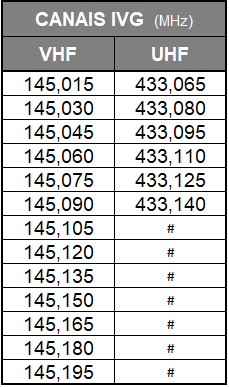

Por fim temos a canalização para IVG SIMPLEX, aplicável INDOOR e obrigatória quando em uso OUTDOOR. Detalhes no site DVBRAZIL.
Uma frequencia de uso muito comum nos Hotspots Simplex em VHF tem sido 145.090, mas na prática, basta atendermos à canalização definida.
Links para a legislação pertinente:
VAMOS AOS TEMAS GERAIS:
Final de outubro houve a eleição da nova diretoria pela LABRE NACIONAL onde a atual gestão foi reeleita por mais três anos. É a entidade oficial que nos representa perante a ANATEL e órgãos Internacionais seguida pelas Estaduais trabalhando pelas suas Federações.
A nova gestão preza pela transparência sempre divulgando suas ações e informações das Estaduais, através de seu site e QTC’s mensais, lembrando que o QTC desse mês será próxima segunda-feira dia 28/11.
Os radioamadores e associados são os principais pilares para ela existir e subsistir. Vamos fortalecer o radioamadorismo Brasileiro fortalecendo quem nos representa, basta se associar a qualquer estadual que te agrade ou tenha afinidade, afinal não é obrigatório se associar na sua Federação.
SEGUEM AOS ENCONTROS E EVENTOS OFICIAIS DA REDE:
- Segunda a Sexta das 6h30 às 8h30: Encontro Matinal Café no Rancho no TG 7244.
- Segunda 20hs: UNIÃO DE RADIOAMADORES DE PERNAMBUCO no TG 72426.
- Terça 21hs: Net BR no TG 724942.
- Quarta 18hs: Net CT, encontro de Portugal no TG 915.
- Quarta as 20hs: RODADA BOA NOITE MINAS GERAIS no TG72442 de MG.
- Quinta 18hs: PONTO DE ENCONTRO BODEGA DO NORDESTE no TG 7242.
- Quinta 20hs: Nova RODADA 2 DE JULHO no TG 72422 da BAHIA.
- Sexta 18hs: RODADA DO RANCHO DA AMIZADE no TG 7244.
- Sexta 20h30: ENCONTRO RIO 40 GRAUS no TG 72443.
- Sábado 11hs: PONTO DE ENCONTRO SUL CAPIXABA no TG 72441
- Sábado 15hs: RODADA DO CEARÁ no TG 72423.
- Sábado 17hs: ENCONTRO DOS ESCOTEIROS no TG 724907.
- Domingo 15hs: MÁQUINA DE FAZER AMIZADES no TG Papo BR 724941, união de todos os encontros.
- QTC da LABRE Nacional: Toda última segunda-feira de cada mês às 21hs no TG 724942. Próximo na segunda-feira dia 28/11 às 21hs no TG 724942.
- QTC da LABRE Bahia: Toda primeira segunda-feira de cada mês às 21hs no TG 72422 e YSF-BAHIA-BR.
Quem tiver interesse em divulgar um encontro, favor nos procurar.
Lembrando que alguns desses encontros também emitem e-QSL ou Certificado.
